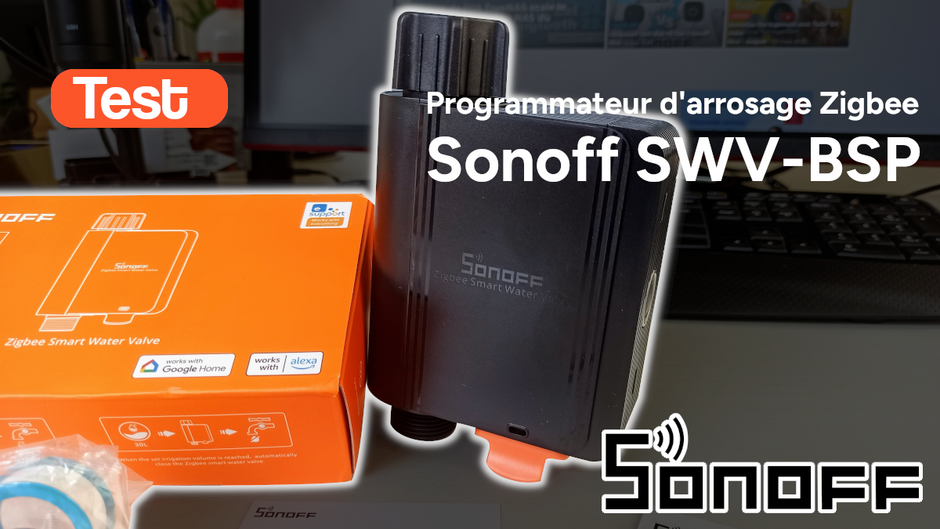

Test du programmateur Sonoff SWV-BSP

Voilà un petit moment que je n’ai pas écris d’article, je m’en excuse, faute de temps et préparation d’un article coup de poing sur l’intégration d’une tablette murale en perspective.

Aujourd’hui je vais te présenter brièvement mais sérieusement un produit incontournable avec l’arrivée des beaux jours, il s’agit ni plu ni moins du programmateur d’arrosage zigbee de la marque Sonoff le SWV-BSP.

Vendu moins de 30$ chez notre partemanire Itead, le moins que l’on puisse dire c’est que ce tarif est imbattable surtout aux vues de sa qualité et le nombre de commandes disponibles dans Zigbee2mqtt donc compatible multi plateforme opensource.

J’ai déjà testé un article similaire d’une autre marque, si tu le désire tu peux comparer, clic-ici directement, mais attention les fonctions et le tarif divergent entre les deux produits ! et l’article sur le Woox date du printemps 2023…

Programmateur d'arrosage Zigbee par Sonoff le SWV

Programmateur Arrosage SWV

Par Sonoff

Programmateur d'arrosage Zigbee par Sonoff le SWV

Déballage SWV-BSP

L’emballage SWV-BSP est comme à son habitude orange signe d’un produit intégrant une puce zigbee de la marque Silabs EFR32MG22.

Déballage programmateur arrosage sonoff swv-bsp

Compatible ewelink mais aussi zigbee2mqtt donc multi-plateformes ce n’est pas indiqué sur l’emballage mais regarde un peu plus bas j’ai fait une intégration.

Déballage programmateur arrosage sonoff swv-bsp face arrière du carton

Le module sonoff SWV-BSP est fournis sans piles il faudra t’équiper de 4 piles AA tu trouveras à l’intérieur de la boîte

  • un boitier Smartwater
  • les notices
  • du ruban téflon
  • un joint d’étanchéité
Contenu et présentation du programmateur arrosage sonoff swv-bsp

Le compartiment des piles est bien fait et étanchéifié par un joint

Contenu et présentation du compartiment à pile du programmateur arrosage sonoff swv-bsp

Ci-dessous une vue du haut et du dessous du sonoff SWV-BSP entièrement compatible avec nos systèmes européens

partie supérieur et inférieur du programmateur arrosage sonoff swv-bsp

Pour terminer l’interface avant ultra simple et constitué d’un bouton unique lumineux

  • lorsqu’il n’est pas appairé celui-ci clignote en vert
  • une fois appairé il se met en vert fixe puis s’éteint
  • lorsque l’état du switch change, le voyant s’allume pui s’éteint brièvement.
bouton unique face avant fonctionnement départ et arret ainsi que l'inclusion du programmateur arrosage sonoff swv-bsp

Sous le capot

Sonoff prouve là encore son savoir faire, le circuit imprimé est très facile d’accès il te suffira d’hôter les deux caches en caoutchoucs pour avoir accès à deux visses qui te permettront facilement d’accéder au circuit imprimé.

Accès simplifié au circuit imprimé du programmateur arrosage sonoff swv-bsp dans home assistant

Facile d’accès et protégé par un joint périphérique IP55, la carte électronique du Sonoff SWV-BSP offre des points d’entrées, tu pourras noter que Sonoff utilise la puce Silabs EFR32MG22.

circuit imprimé du programmateur arrosage sonoff swv-bsp dans home assistant

Caractéristiques techniques du Sonoff SWV-BSP

Filetage standardBSP, NH
Puissance6 V (4 x 1,5 V AA)
Connexion sans filZigbee 3.0
Température de fonctionnement5 °C à 60 °C
Température d’arrosage5 °C à 40 °C
Humidité de fonctionnement5 % à 95 % HR, sans condensation
ÉtanchéitéIP55
Dimensions152 x 100 x 46 mm
CouleurNoir
Matériaux du boîtierPC+ABS
Pression de fonctionnement0,06 à 0,8 MPa
Programmateur d'arrosage Zigbee par Sonoff le SWV

Programmateur Arrosage SWV

Par Sonoff

Programmateur d'arrosage Zigbee par Sonoff le SWV

SWV-BSP dans Zigbee2mqtt

Passons à l’intégration dans Zigbee2mqtt et oui le Sonoff est compatible Home Assistant, le top ! Rien de plus simple ouvre la découverte zigbee dans Z2M puis reste appuyé 5 secondes sur le bouton du module SWV-BSP

Une fois reconnu je te conseil de faire la mise à jour du firmware à l’heure ou j’écris cet article la dernière version disponible est la 1.0.4 Cette version prend en charge la Fermeture automatique en cas de manque d’eau, fermeture automatique de la vanne d’eau après plus de 30 minutes de manque d’eau.

intégration dans zigbee2mqtt du programmateur arrosage sonoff swv-bsp avec mise à jour ota 1.0.4

Quels sont les fonctions du SWV-BSP

  1. Débit d’eau actuel en m3/h ( non testé ) précision souvent problématique absence d’une gestion en litre.
  2. l’état de la batterie
  3. interrupteur ouvert/fermé
  4. État actuel de l’appareil, La vanne d’eau est en état normal, manque d’eau ou fuite d’eau
  5. Fermeture automatique en cas de manque d’eau, Fermeture automatique de la vanne d’eau après plus de 30 minutes de manque d’eau. Nécessite la version 1.0.4 ou ultérieure du micrologiciel !
  6. Arrosage cyclique programmé, Vanne d’eau intelligente pour l’arrosage programmé Nombre actuel, Nombre de fois où il a été exécuté Nombre total, Nombre total de fois où l’irrigation circule ( paramétrage de 0 à 100 fois ) Durée d’irrigation, Durée d’irrigation unique ( paramétrage de 0 à 86400 secondes ) Intervalle d’irrigation, Intervalle de temps entre deux irrigations adjacentes ( paramétrage de 0 à 86400 secondes )
  7. Irrigation quantitative cyclique, Vanne d’eau intelligente pour l’irrigation quantitative circulante Nombre actuel, Nombre de fois où il a été exécuté Nombre total, Nombre total de fois où l’irrigation circule ( paramétrage de 0 à 100 fois ) Capacité d’irrigation, Capacité d’irrigation unique ( paramétrage de 0 à 6500 litres ) à condition que la remontée soit juste Intervalle d’irrigation, Intervalle de temps entre deux irrigations adjacentes ( paramétrage de 0 à 86400 secondes )
  8. Qualité du lien du réseau
capture de la consommation en m3 par heure dans zigbee2mqtt du programmateur arrosage sonoff swv-bsp

Les fonctions présentes dans Zigbee2mqtt sont très complètes cependant je déplore l’absence d’une fonction de mesure par litrage, connaitre le débit instantané en m3/h n’est pas une fonction lisible car il est possible de calculer le nombre de litre, heureusement dans home assistant nous pouvons créer ce type de mesure en créant une intégrale de Riemann

fonctions exposées dans zigbee2mqtt du programmateur arrosage sonoff swv-bsp

Template Home Assistant

convertir en litre par minutes

Si tu veux juste convertir le flow du SWV-BSP qui est en m3/h en Litres/minutes alors cette fonction peut t’intéresser

Clic sur le lien ci-dessous ajouter une entrée et modéliser un capteur

Créer un template dans Home Assistant

{{ (states('sensor.irrigation_flow') | float * 1000 / 60) | round(2) }}
creer un template qui convertis le flow m3/h en litres/min du programmateur arrosage sonoff swv-bsp dans home assistant

convertir en litre par heures

Clic sur le lien ci-dessous ajouter une entrée et modéliser un capteur

Créer un template dans Home Assistant

{{ (states('sensor.irrigation_flow') | float * 1000) | round(2) }}
creer un template qui convertis le flow m3/h en litres/heures du programmateur arrosage sonoff swv-bsp dans home assistant

conso en litres / jour

Il faut tout d’abord créer une entrée compteur des services publics (eau,gaz,électricité)

Clic sur le lien ci-dessous ajouter une entrée

Créer un compteur d'utilité dans Home Assistant

Sélectionne bien le Flow de ton entité irrigation, rempli les autres paramètres aide toi de l’image ci-dessous et le tour est joué tu aura crée un capteur qui fera remonter la consommation d’eau en m3 journalièrement avec une mise à 0 toutes les 24 heures tu pourras bien sûre modifier à ta guise.

creer un compteur d'utilité qui convertis le flow m3/h en volume journalier du programmateur arrosage sonoff swv-bsp dans home assistant

Secondes étapes il te suffit à nouveau de créer un template pour convertir ce résultat en litres et tu auras désormais un affichage de la consommation en litres/jours > sélectionne bien le sensor du compteur d’utilité dans mon cas sensor.volume_irrigation_jour.

Créer un template dans Home Assistant

Clic sur le lien ci-dessus ajouter une entrée et modéliser un capteur

{{ (states('sensor.volume_irrigation_jour') | float * 1000) | round(0) }}
creer un template qui convertis le flow m3/h en litres/jours sur entité utility meter du programmateur arrosage sonoff swv-bsp dans home assistant

Cette façon de faire à l’avantage de te permettre de rentrer des tarifs de consommations et de se réinitialiser tous les jours mais il faudra créer deux entités.

Si tu désires créer une seule entité qui te permettrait de convertir m3/h en Litres/jours tu peux aussi le faire en créant un seul template cette fonction est simple à mettre en place mais elle remontera la conso des 24 dernières heures !

Créer un template dans Home Assistant

Clic sur le lien ci-dessus ajouter une entrée et modéliser un capteur inspire toi des liens plus haut, la méthode ci dessous t’aides à convertir m3 en litres en le multipliant par 24 elle te donnera la conso des 24 dernières heures.

{{ (states('sensor.irrigation_flow') | float * 1000 x 24) | round(2) }}

Quelques remontées d’infos des capteurs

Les remontées d’informations du Sonoff SWV-BSP devraient être assez proche de la réalité merci Sonoff.

relevé de consommations du programmateur arrosage sonoff swv-bsp dans home assistant

Conclusion Capteurs dans HA

Grâce à HomeAssistant tu pourras optimiser les chiffres de la consommations du module d’irrigation Sonoff SWV-BSP très facilement.

Programmateur d'arrosage Zigbee par Sonoff le SWV

Programmateur Arrosage SWV

Par Sonoff

Programmateur d'arrosage Zigbee par Sonoff le SWV

Conclusion

Le Sonoff SWV-BSP zigbee module d’irrigation, est un produit de bonne facture,comme c’est souvent le cas chez Sonoff, le tarif est agressif jusqu’à 50% moins cher que la concurrence tu le trouvera à moins de 26€ sur le site officiel chinois. Compatible avec Zigbee2mqtt est un réel atout, j’enlève tout de même 0,2 point par l’absence d’une mesure d’un débit en litre qui le rendrait très intéressant en utilisation par défaut mais ce n’est pas le cas. Dommage ! 😡, si tu utilises home assistant tu pourras contourner ce problème.
